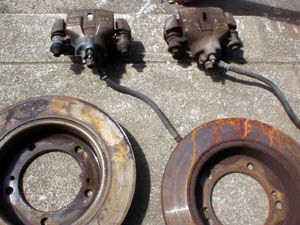

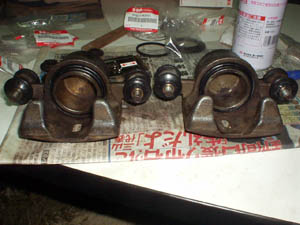

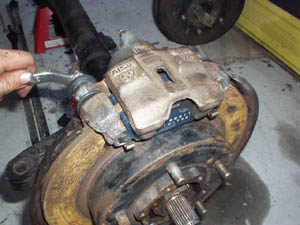

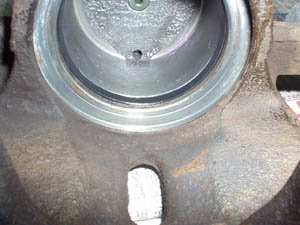

もにょ氏より譲って頂いたJA71後期ホーシング.OHして載せようという計画です.前回の購入部品はその関係のもの.まずはブレーキキャリパのOH.右が取り外した状態,左は取り合えず掃除したもの.
|
|

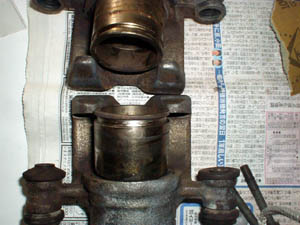

ブレーキラインから自転車の空気入れで空気を送り,ピストンを抜きました.
|
|

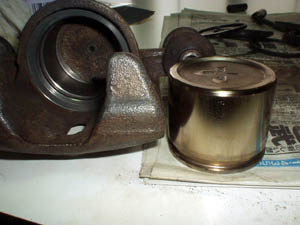

ピストンもお掃除.ひどい腐食はなく安心.
|
|

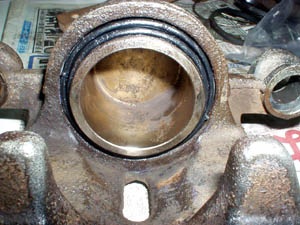

シールセットの組み込み.まずはオイルシール.
|
|
ピストンとブーツを組み込み完成.付属のグリスをしっかり塗りましょう.
|
|

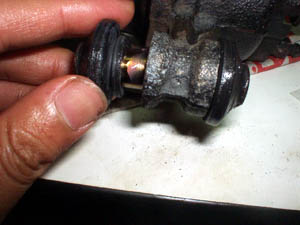

スライドピンもきれいに掃除し,ブーツは交換.ピンにはグリスをしっかり塗ります.
|
|
キャリパOHのできあがり.
|
|

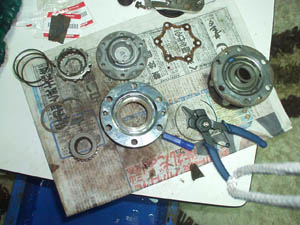

次はフリーホイールハブのOH.左は分解したもの.
|
|

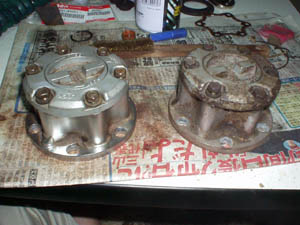

バラして掃除してグリスアップ.左が完成品.
|
|

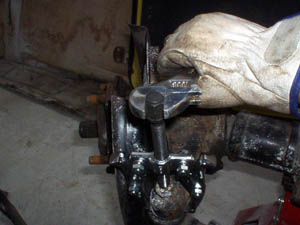

キングピンに取り掛かります.タイロットエンドはプーラーで取り外し.
|
|

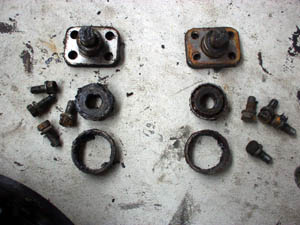

キングピン.ベアリングはジムニーの弱点として有名ですが,この個体は多少茶色に変色していた程度でまぁまぁ.でも折角なので交換します.
|
|

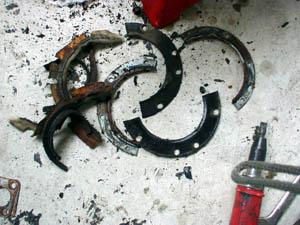

ナックルオイルシール.腐ってバラバラ.
|
|

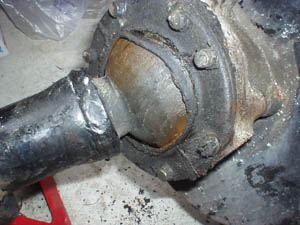

こんな風にオイルシールカバーからフェルトがはみ出ていたら,↑のようになってます.で交換.
|
|

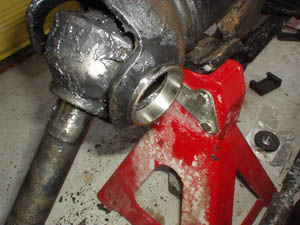

ベアリングのアウターレースを打ち込みます.必ずベアリングに同梱のものを使用.
|
|
ベアリングにスーパーグリースHを十分練りこんで組み込み.チョコドーナツみたい.
|
|

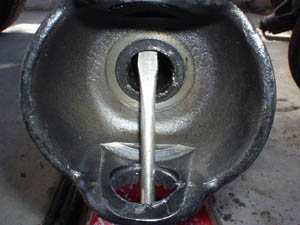

ナックルにデフオイルが回らないようにする大事なオイルシールも交換.コイツが間違った部品来てて,出張とお盆挟んで1月以上放置プレイだった訳ですが.
|
|

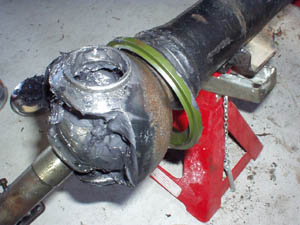

バーフィールドジョイント内部にも,しっかりグリスを練りこみ.
|
|

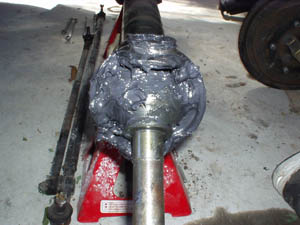

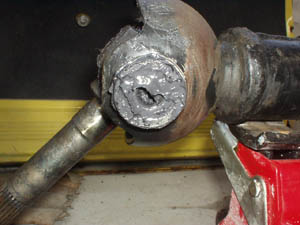

ナックル内部の容積の1/3をグリスで満たすとのサービスマニュアルの指示.まぁこんなもんか.
|
|

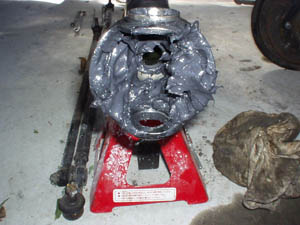

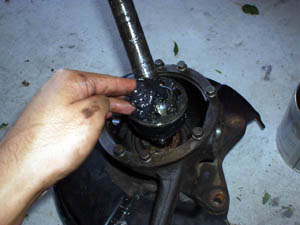

ドラシャ入れるとこんな感じ.足りないようだったら適当に追加しておきます.
|
|
ベアリングのプレロード調整のため仮組み.
|
|
ナックルのオイルシールはこんな感じでハナから入れておくと,切る必要がなくて良い感じ.
|
|

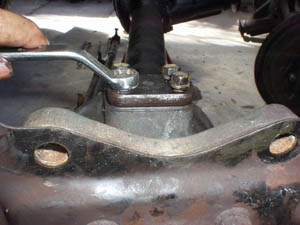

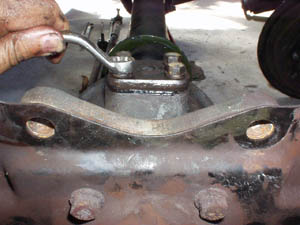

シム入れて,シール剤でしっかりシールしてキングピンの本締め.
|
|

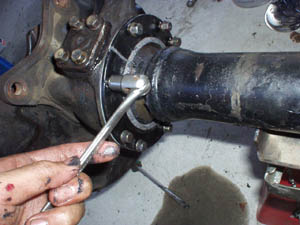

オイルシールとパッド(フェルト)組み込んで,オイルシールカバーの組み付け.
|
|
掃除しておいたキャリパを組み込み.にしてもローター汚い・・・.
|
|

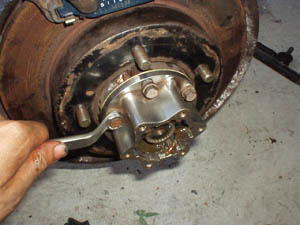

フリーホイールハブを組み込んで,取り合えず完成.以後の作業は車体への組み込み時にやりましょう.
|
|
