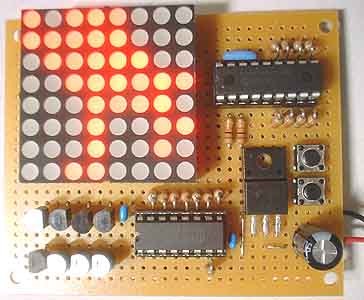

ＰＩＣ１６Ｆ８４Ａを使った明和電気のビットマンもどきな時計です。
ぱっと見では時間がまったくわからない仕様になっています。
時計と銘打っていますが、見て楽しむ物という感じです。
ＬＥＤマトリクスに表示される１０種類の人の動きによって数字を表現しています。
０は歩き、１はジャンブ…となっています。
２つ付いているプッシュスイッチは
１ボタン：時計合わせモード
２ボタン：０秒合わせ＋時計合わせモード
と、なっています。
時計合わせ時は２進数表示になっており
ＬＥＤマトリクスの上が下位ビットになっています。
メモリがないのでこのような仕様になりました。
こちらで、動画でご覧になれます。
回路図
特に難しい所はないと思います。
７４１３８でライン選択をしています。
８×８ＬＥＤマトリクスをＰＩＣで動かすという事は
沢山の人がやっていますので、他ＨＰも参考にしてみてください。
自分はこのサイトを参考にしました。
ＬＥＤの消費電力などを注意すればトランジスタを
省略する事も可能だと思います。
基本的にハードには自信がないので参考程度に見てください。
部品表
|
PIC16F84 |
１ |
|
74138 |
１ |
|
オシレータ 10MHz |
１ |
|
ＬＥＤマトリックス８×８ |
１ |
|
抵抗 ２２０Ω |
８ |
|
抵抗 ５．６ｋ |
８ |
|
抵抗 １０ｋ |
２ |
|
2SA1015 |
８ |
|
セラミックコンデンサ 0.1μＦ |
２ |
|
セラミックコンデンサ 33pＦ |
２ |
|
レギュレータ 7805 |
１ |
|
電解コンデンサ 100μＦ |
１ |
|
プッシュスイッチ |
２ |
|
ユニバーサル基盤 |
１ |
他に電源系の部品（ジャックor電池ケース等）
ケースなども必要だと思います。
ソフト
ソースは汚いので公表はご勘弁を。
ドット絵のパターンは左右反転を含めて１２６個あり
それをダイナミック表示でＬＥＤに表示しています。
メモリはギリギリまで使っています。
ドットパターンの製作には専用のＷＩＮ用のツールを作りました。
最後に
不明な点、間違い等がありましたらご連絡ください。
